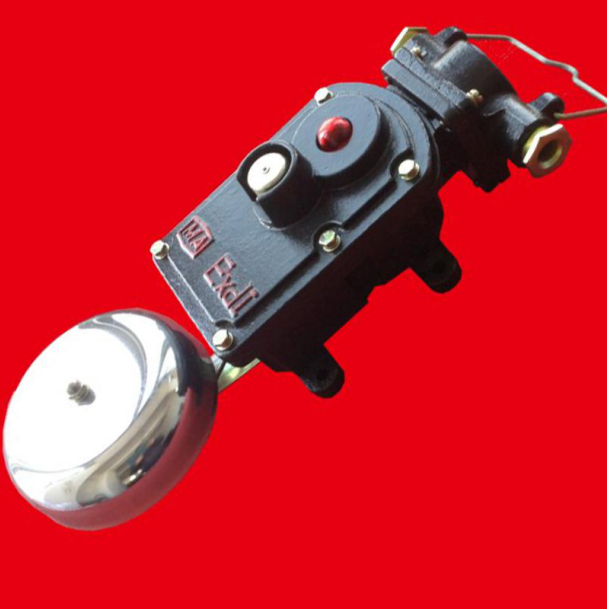

DL B2-127G矿用隔爆型声光组合电铃
全国免费咨询热线：
手机：18005472498（同微信）
电话：0537-3165278
E-mail:289284889@qq.com
联系人：孙经理
1、 适用范围与用途
DLB2-127G矿用隔爆型声光组合电铃（以下简称电铃）适用于含有爆炸性气体（甲烷）混合物的煤矿井下，在交流50Hz、电压36V或127V的供电网路中，接受打点器、拉点器、控制按钮的信号，发出断续或连续的音响信号传送联络性或警示性信息。
2、使用环境条件
电铃在下列条件下能够正常工作：
a）环境气压86~110kPa；
b）环境温度-20℃~+40℃；
c）周围空气相对湿度不大于98%（+25℃时）；
d）具有甲烷煤尘爆炸性气体混合物的煤矿井下；
e）在无显著摇动与冲击振动的地方；
f）污染等级：3级；
g）安装类别：III。
3、执行标准及特征
3.2 防爆型式：矿用隔爆型
3.3 防爆标志：ExdIMb
3.4 基本参数：额定电压： 127V，额定电流： 0.35A，
工频耐压：2000V历时1min无击穿或闪络现象。
3.5执行标准: MT428-2008 、GB3836-2010、Q/PDK 015-2012
3.6 型号及含义
DL B 2 – □ □
4. 产品结构特征及原理
4.1 电铃由隔爆外壳、接线座、电缆引入装置、电磁铁、铃锤及铃碗等零部件组成。
4.2 隔爆外壳由壳体和上盖组成，二者以平面隔爆面通过螺栓等紧固件连接。
4.3 电铃是以交流电流通过电磁系统线圈产生交变磁场吸放衔铁振击铃碗发出声响来工作的。
4.4产品外形尺寸如图1。
图1 尺寸：465×166×123
5 使用与维护 严禁带电打开! 严禁损伤隔爆面!
5.1 接装从控制设备（如打点器、拉点器、控制按钮等）引过来的电缆电线时应核对控制设备的额定电压是否与电铃额定电压一致，并检查电铃零部件有无损坏现象，如有，应在修复或更换后才能接线。
5.2 应在切断电源前提下接装电缆电线（维修时也应在切断电源前提下拆装电缆电线），严禁带电开盖和装拆电缆电线。
5.3 应将电缆电线正确地牢固地接在接线柱上，不得有松动现象，并应检查电气间隙和爬电距离是否符合标准规定。
5.4 接线后应通电振铃检查铃声效果，若铃声不清脆悦耳时，可适当旋转铃碗或扳动铃锤杆予以调节。
5.5 使用维修过程中应注意保护隔爆面不受损伤和锈蚀。
电气原理图
6故障分析及故障排除
|
序号 |
故障原因 |
故障分析 |
故障排除 |
备注 |
|
1 |
按下电铃接通按钮电铃不工作 |
检查按钮触头是否接触不良 |
修复按钮触头或更换新按钮 |
|
|
磁铁吸引线圈损坏 |
更换吸引线圈 |
|
7. 包装、运输注意事项
7.1 按包装技术条件中的规定进行包装。
7.2 在储运过程中，不得受强烈振动、颠簸、摔撞和雨雪的侵入。
7.3 应在干燥、通风、温度不高于+40℃的室内保存。
8. 订货须知
8.1 请定明产品型号、规格、名称和数量。
8.2 请写明收货单位名称、详细地址、邮编、到站及开户行账号。
